ПРОБИВНОЙ ИНСТРУМЕНТ ОТ WILSON TOOL


Вне зависимости от инструментальной системы, которую вы используете, WILSON TOOL всегда может предложить самое лучшее и высококачественное решение для эффективной эксплуатации. Мы решаем любые задачи от поставки расходников для любых инструментальных систем и даже других производителей, до сложной формовки, роликовой прокатки, кластерного инструмента и комплексной комплектации новых станков.

Пробивной кластерный (многопозиционный) инструмент для координатно-пробивных прессов

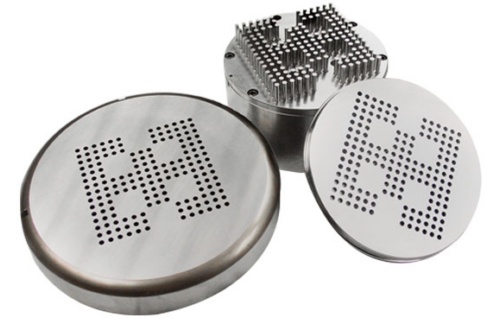

Пробивной кластерный инструмент Wilson Tool для координатно-пробивных прессов

Кластерный инструмент - понятие


Пробивной кластерный инструмент для координатно-пробивных прессов - это специализированный пробивной инструмент по конструкции, изготавливаемый с конструкцией укомплектования внутри нескольких пуансонов (в виде цельной конструкции или съемных) для выполнения многопозиционной пробивки за один удар пробивного пресса. В каких-то случаях это необходимо, например, для изготовления детали в отход при расположении отверстий + обрубных контуров для выбивки детали в отход, в каких-то случаях использование кластерных решений может значительно повысить производительность Вашего станка. В случаях изготовления перфорированного листового металла, использование кластерного инструмента является единственной необходимостью, так как применение одиночной пробивки нецелесообразно с технической и экономической точек зрения.

Помимо стандартного инструмента компания WILSON TOOL является одним из лидирующий поставщиков кластерных пробивных решений. В отличие от множества других производителей, мы можем сделать предложение на кластерный инструмент в течение суток (при большинстве стандартных решений) и более того, обеспечить наиболее конкурентноспособные условия по сочетанию цены-качества-сроков по поставке.

Простые и сложные кластера - кластерный инструмент может очень сильно различаться по конструкции, а также быть в цельном виде или с заменяемыми вставками пуансонов внутри. Цельный инструмент обычно производится при соединении нескольких или одной формы без риска поломки отдельного элемента, с инструментом под обрубку, либо расположением отверстий с невозможным изготовлением по вставкам. Заменяемые вставки в кластерном инструменте применяются всегда, когда есть возможность их включить и существует риск поломки - это позволит клиенту поменять одну-две дешевых вставки вместо замены полного комплекта. Более того, в производствах есть кластерные пуансоны до 200 отверстий в одном, представьте, во сколько обойдется замена полного инструмента. Также, необходимо отметить, что, как правило, перезаточка должна производится по кромке всех вставок или инструмента для того, чтобы полностью сровнять инструмент по высоте.

Кластерный инструмент является также идеальным решением при необходимости соблюдения высокоточной геометрии при повторяемости пробивки, так как все размеры и расстояние между центрами будет задаваться инструментом, а не перемещением станка, таким образом, снижая риски погрешности позиционирования и однородности пробивки. Стоит также сказать, что кластерный пробивной инструмент является одним из факторов, позволяющим также снижать интенсивность использования координатно-пробивного пресса, таким образом, сохраняя и преумножая срок службы станка.

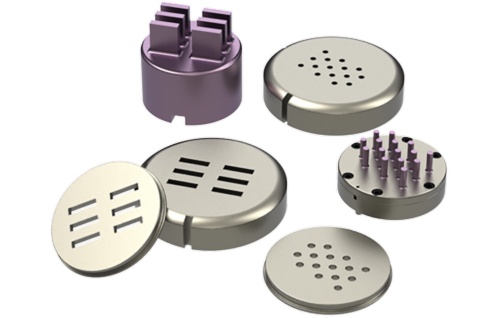

Пробивной кластерный инструмент Wilson Tool для координатно-пробивных прессов

Решения и возможности


Решения по реализации геометрии кластерного инструмента могут быть самыми различными, включая:

list для систем Thick Turret и Trumpf
list любая гамма стандартных отверстий
list специализированные отверстия, сочетание со стандартными отверстиями, специальные профили и т.д.
list рекомендованная конструкция (например, пробивка через отверстие), а также специальные решения с минимальными расстояниями между центрами
list сочетание с неглубокой формововкой
list проработка проектов по выбивке целых деталей - например кластер + выбивка вторым ударом и т.д. для изготовления в отход комплексных деталей с минимальным временем
list кластеры для перфорации до 200 отверстий за один удар (пример для станции D, круги малого диаметра)
list сменные пуансоны-вставки делают возможность экономии при закупке изношенных комплектующих
list опыт в реализации прошивных решений (пример прошивки отверстий диаметром 0,8 мм на 0,6 мм нержавеющей стали)
list консультации по настройке станка и программного обеспечения для использования кластерного инструмента
list опциональное покрытие / сталь ULTIMA на вставках пуансонов


Возникли сложности с подбором пробивного инструмента для Вашего станка? Свяжитесь с нами и мы постараемся оперативно разобраться в Ваших вопросах и предложить наилучшее инструментальное решение.
