ГИБОЧНЫЙ ИНСТРУМЕНТ ИЗ ГЕРМАНИИ


Инструмент для листогибочных прессов от UKB -
это высококлассные и профессиональные решения, как стандартных продуктов, так и специнструмента для индивидуальных решений от компании с 30-летним опытом

Гибочный инструмент для листогибочных прессов системы Beyeler-Bystronic

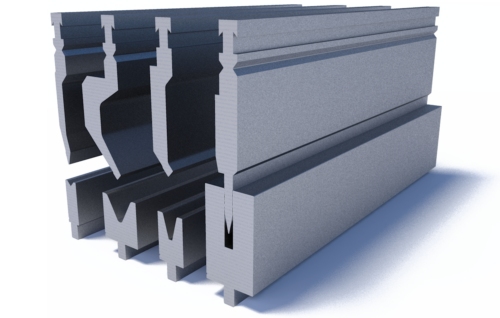

Гибочный инструмент для листогибочных прессов Beyeler-Bystronic
Система крепления гибочного инструмента Beyeler-Bystronic (или System-C по классификации UKB) - инструментальная система, которая используется на листогибочных прессах типа Beyeler и Bystronic, распространненных в Западной Европе. Данная система имеет собственную систему верхних держателей и благодаря симметричной конструкции хвостовика, пуансоны могут использоваться зеркально. Система имеет отличия в зависимости от характеристик пуансонов, мы поставляем
list R-FA
list R
list S
list Специализированное крепление пуансонов Bystronic / Amada / Safan
list Модернизированные хвостовики гибочных пуансонов Promecam для использования в системе Euro-Beyeler

Матрицы поставляются с хвостовиком 20 х 13 мм высотой 55 мм и могут использоваться в инструментальной системе Trumpf-WILA при необходимости иметь более низкую высоту матрицы.

Скачать каталог гибочного инструмента UKB (66,6 Мб) PDF icon

Базовое крепление


Хвостовик пуансона шириной 20 мм, нагрузка на плечи или на вершину

Гибочный пуансон для листогибочных прессов системы Beyeler-Bystronic

Матрицы с хвостовиком 20 х 13 мм

Гибочная матрица для листогибочных прессов системы Beyeler-Bystronic


Программа поставок:


list Пуансоны стандартные / прямые 88° / 85° / 60° / 30°
list Гусеобразные пуансоны / гусиная шейка 88° / 85°
list Держатели пуансонов и радиусные вставки с различным радиусом
list Стандартные матрицы высотой 55/60 мм 100 и 150 мм 88° / 85° / 60° / 30°
list Комплекты пуансон-матрица для плющения
list Адаптеры пуансонов и матриц для смены инструментальных систем

Базовые характеристики инструмента:


list Применяемые материалы:
      42CrMo4 с закалкой до 1100 - 1200 Н/мм2
      1.2312 с закалкой до 950 - 1100 Н/мм2
      C45 с закалкой до 800 - 850 Н/мм2
list Радиусные поверхности для гибки с закалкой до 52-55 HRC
list Высокоточная шлифовка
list Гарантированная взаимозаменяемость
list Параллелизм
list Через системы адаптеров может использоваться и на листогибочных прессах других типов
list Маркировка со всеми необходимыми характеристиками


Стандартные длины

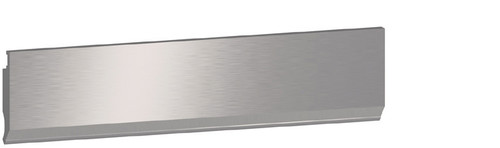

Цельная секция пуансона длиной 515 мм
Гибочный пуансон для листогибочных прессов системы Beyeler-Bystronic

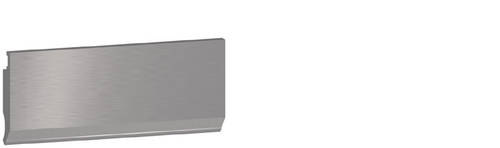

Цельная секция пуансона длиной 300 мм
Гибочный пуансон для листогибочных прессов системы Beyeler-Bystronic

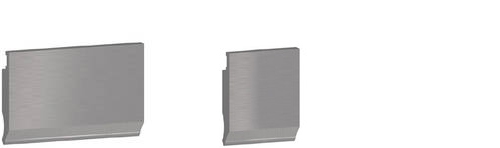

Цельная секция пуансона длиной 200 и 100 мм
Гибочный пуансон для листогибочных прессов системы Beyeler-Bystronic

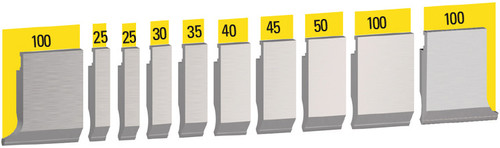

Сегментный (секционный) комплект пуансона общей длиной 550 мм
Гибочный пуансон для листогибочных прессов системы Beyeler-Bystronic

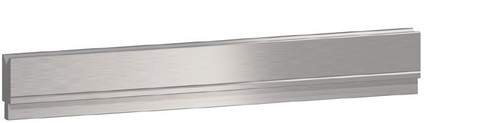

Цельная секция матрицы длиной 515 мм
Гибочная матрица для листогибочных прессов системы Beyeler-Bystronic
Цельная секция матрицы длиной 300 мм
Гибочная матрица для листогибочных прессов системы Beyeler-Bystronic

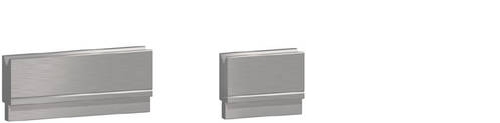

Цельная секция матрицы длиной 200 и 100 мм
Гибочная матрица для листогибочных прессов системы Beyeler-Bystronic

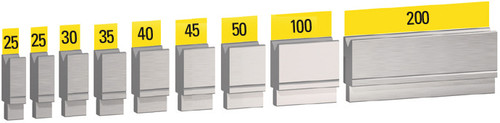

Сегментный (секционный) комплект матрицы общей длиной 550 мм
Гибочная матрица для листогибочных прессов системы Beyeler-Bystronic

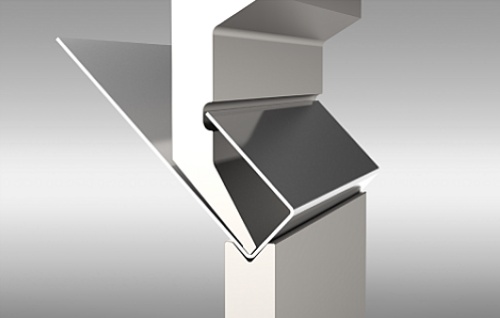

Модификация гибочного инструмента

Модификация гибочного инструмента


Мы поставляем в том числе модифицированный стандартный гибочный инструмент, который во многих случаях обойдется экономичнее специализированного решения и позволит эффективное изготовление Ваших изделий.
К стандартным модификациям, как правило, относится:
list Модификация радиуса пуансонов и матриц
list Специализированные длины и порезка пуансонов и матриц
list Модификация угла пуансонов и матриц
list Модификация хвостовиков пуансонов под редкие инструментальные системы
list Отдельная дополнительная фрезеровка пуансонов и матриц для избежания столкновения
list Фрезеровка окон в пуансонах для реализации закрытых гибов
list Модификации рогов для пуансонов
list Специализированные покрытия для увеличения срока службы инструмента.


Подбор гибочного инструмента


Извещаем всех заинтересованных заказчиков, что мы готовы прорабатывать подбор гибочного инструмента, как по спискам, так и непосредственно по чертежам самих изделий с созданием списка номенклатуры, в том числе с описанием последовательности гибки, анализа столкновений детали со станиной и инструментом по гибам, а также симуляцию гибки.

Мы не только предлагаем стандартную гибку продуктов и ограничиваемся простой гибкой, но и можем предложить самые разнообразные специализированные решения для листогибочных прессов по технологии обработки листового металла.

Мы будем рады предложить специальные условия для оснащения новых листогибочных прессов, в том числе поставке основных держателей вместо производителей листогибочного пресса.

Возникли сложности с подбором гибочного инструмента для Вашего станка? Свяжитесь с нами и мы постараемся оперативно разобраться в Ваших вопросах и предложить наилучшее инструментальное решение.
